一、實驗室設計選址

選址是實驗室設計、建設以及日后投用的基礎。應避開噪聲、振動、電磁干擾和其他污染源。

二、揮發性有機物的檢測

廢氣的分析項目包括顆粒物、二氧化硫、氮氧化物、非甲烷總烴、氯化氫、氟化氫、溴化氫、氯氣及廢氣有機特征污染物等。廢水的分析項目包括pH、懸浮物、COD、BOD、氨氮、總氮、總磷、總有機碳、石油類、硫化物、重金屬及廢水有機特征污染物等。

三、實驗室布局設計劃分

實驗區：化學分析室、前處理室、光譜分析室、色譜分析室、天平室及高溫室。

輔助區：樣品接收與暫存室、藥品室、便攜式儀器室及氣瓶間。

公共設施區：通風機房、辦公室、休息室、會議室及資料室。

四、實驗室設計建設方案

1、化學分析室通常進行樣品的化學處理和常規理化項目測定，以容量分析為主，放置一些小型的儀器設備。

2、前處理室專門為色譜、光譜分析設置，樣品在用大型儀器測定前，需進行前處理。

3、光譜分析室中主要放置基于光的吸收、散射及發射等原理工作的大型儀器。

4、色譜分析室承擔揮發性有機物的分析檢測。

5、天平室是為放置稱重設備而獨立設置的房間，用于化學試劑及樣品的稱重。

6、高溫室放置一些操作溫度較高的設備。

7、樣品接收與暫存室是為暫存大批量樣品設置的房間。

8、藥品室用于存放常用化學試劑及標準物質。

9、便攜式儀器室中存放采樣設備。

10、氣瓶間是用來放置實驗室所用氣瓶，為大型儀器提供所需氣體。

11、實驗室正常使用時，通風設備要經常開啟，為了防止分析房間負壓過大，影響實驗人員身心健康，需向房間內不斷補充新鮮空氣，故實驗室中設有通風機房。

12、其他辦公、存放資料等房間配套實驗室建設。

五、實驗室布局設計

1、實驗區和辦公區分開，合理充分利用室內空間；

2、實驗區分干濕兩區，上側為濕區，下側為干區，中間用走廊隔開；

3、氣瓶間位于建筑物外一層，靠近干區，緊鄰色譜室和光譜室2個用氣房間。

六、實驗室家具布局

1、檢測分析實驗室：“島型”結構，便于實驗人員活動并可以快速接近緊急設備或出口。

2、化學分析室與前處理室：以中央實驗臺為主，中間帶有試劑架，臺面為耐酸堿腐蝕、耐撞擊、耐高溫的環氧樹脂。

3、色譜、光譜分析室：儀器臺，臺面為環氧樹脂，相鄰實驗臺留有500mm檢修空間。

4、天平臺：實驗臺臺面和支架應具有抗震功能，一般選用大理石或陶瓷。

七、實驗室通風系統設計

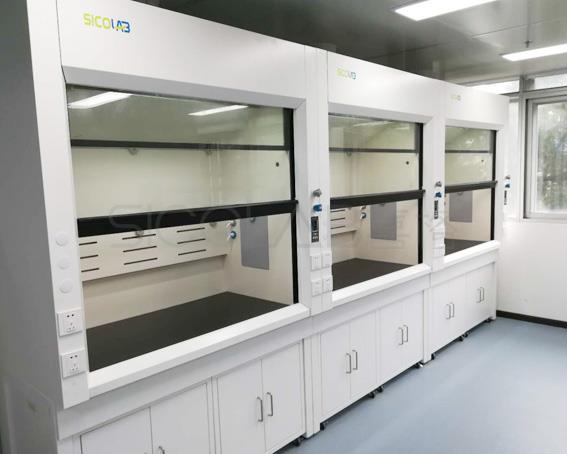

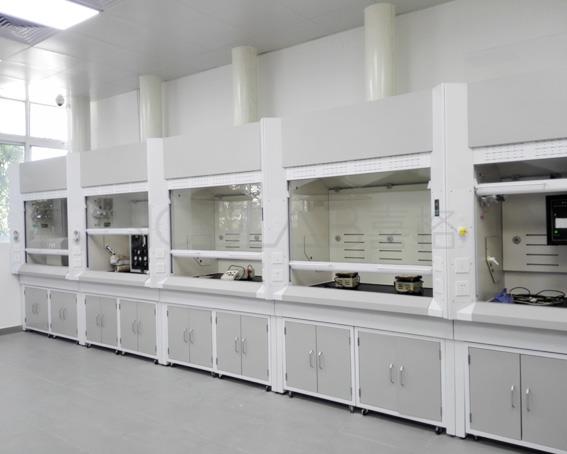

1、化學分析室及前處理室：設置較多的桌上型通風柜和臺式通風柜，一些分析項目直接在通風柜內進行，實驗臺局部上方設有萬向排氣罩。

2、色譜分析室廢氣產生較少，僅對每張實驗臺局部設有萬向排氣罩。

3、光譜分析室中火焰原子吸收分光光度計（AAS）、電感耦合等離子體原子發射光譜儀（ICP-AES）在工作時氣體燃燒產生火焰，故光譜分析室除設有萬向排氣罩外，還增設排風量較大的吸收罩。

3、便攜式儀器室設有1個臺式通風柜，用于便攜儀器的標定。藥品室、樣品接收與暫存室采用帶排風的柜子，保持24h不間斷排風。

八、實驗室給排水設計

1、由原建筑衛生間引入，沿走廊吊頂進入化學分析室、前處理室以及緊急噴淋裝置，接至實驗臺水槽、通風柜等用水處。

2、化學分析室與前處理室各配備1臺純水機，用來制取不同級別的實驗用水。排水管道匯總，然后接到地下一層污水處理設備。

九、實驗室特殊供氣設計

1、采用“一用一備”模式，便于自動快速切換。引入色譜分析室的氣體有氮氣、氫氣、氦氣、氬氣、空氣等，引入光譜分析室的氣體有空氣、乙炔、氬氣、氮氣等，化學分析室預留一路氮氣。

2、進入色譜、光譜分析室的氣體主管道上設有總閥，安裝在房間內明顯的墻面上，各路支管沿實驗臺功能柱鋪設，就近設置二級減壓閥和壓力表，實驗室所有氣體管道應做到統籌規劃、集中布置，以便于安裝、操作和檢修。

3、氣體氣瓶在更換時會有少量空氣進入氣體匯流排中，可燃氣體管道在吹掃或檢修時需及時放出殘留在管道內的氣體，因此，對所有氣體管道設置放空管線，并將可燃氣體與惰性氣體放空管線分開布置引至樓頂高點放空。

4、考慮到未來預留或儀器位置變動，色譜分析室的5種氣體管道并列引至儀器處，每個支管終端設置閥門，光譜分析室的4種氣體管道同樣按照此法布置。

十、實驗室供電設計

實驗室內統一配備220V、380V兩種規格電壓。實驗室在設計初期，分析儀器和設備尚未購置，其電壓、功率等參數無法準確獲取，因此SICOLAB在電氣設計時，房間用電功率應重點考慮，適當放大。

十一、實驗室安全設計

檢測與分析實驗室需要用到氫氣和乙炔等易燃易爆氣體，故氣瓶間在設計時，將可燃氣體氣瓶和惰性氣體氣瓶隔開布置，每個氣瓶采取固定措施，可燃氣體間與建筑物相連處為鋼筋混凝土防爆墻，氣瓶間地面采用防火花、防靜電材料，并有遮陽防曬措施。

色譜分析室、光譜分析室、放置可燃氣的氣瓶間設置可燃氣體檢測報警儀。實驗室門均朝外開，便于事故時實驗人員逃生。實驗室衛生間和走廊設有緊急噴淋裝置，靠近化學分析室和前處理室，當發生意外傷害事故時，可進行快速噴淋、沖洗，將傷害程度降至最輕。

化學分析室和前處理室水槽邊各配有1臺洗眼器。

十二、三廢處理

檢測與分析實驗室在使用過程中不可避免地會產生三廢。SICOLAB在設計實驗室時充分考慮了

三廢處理問題，實驗室廢水通過排水管道進入地下一層污水處理站，廢水經過處理達標后再進入市政污水管道。實驗室廢氣通過排風管道送至樓頂，經干式化學過濾器處理合格后，排入大氣。實驗室固體廢物密封集中存放，交給相關單位收集處理。
