一、微生物實驗室設計

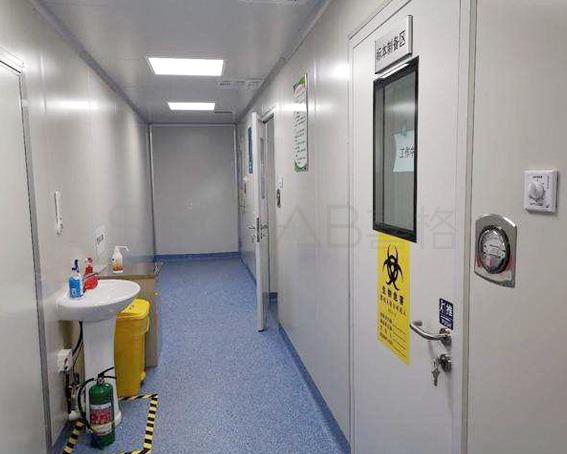

微生物檢驗實驗室重點放在潔凈、安全、實用、功能配套等方面考慮。為了容易保證微生物實驗室的潔凈度，提高空間利用率，合理控制人流、物流兩大因素，以及提供安全的工作環境，微生物實驗室的結構為中間走廊通道、功能室分布兩傍的布局模式。辦公室近北門口，檢驗人員從此進入，經更衣室、緩沖走廊進入實驗室，潔凈室在南門側，流動方向?yàn)橹鸩缴钊搿⒅鸩綕崈簦藶槿肆鳎晃锪鞣较驗橹虚T(mén)→倉庫→實驗室→洗滌室→處理→經滅菌處理培養基、器械貯存于潔凈物品貯存室，廢物由南門送出。

1、潔凈室根據GB50073-2001標準，一個中央調控系統，設置潔凈度千級潔凈室2個、萬級潔凈室1個；其中1個千級潔凈室有局部百級，局部百級由雙人超凈工作臺實現。潔凈室的氣流型為非單向流。有4個傳遞窗，人流、物流盡量分隔；人員進入潔凈室需經換鞋、一更（除衣）、二更（穿衣）、緩沖間、風淋、潔凈走廊，進入潔凈室。實驗工作臺為不銹鋼器材。為保證潔凈室內潔凈度，內設專用潔具室，潔具室潔凈度10萬級，位置在主潔凈區之外（進入風淋室之前），配置洗衣機、潔具、滅火器等；為消防安全起見，整個潔凈室還安裝安全門。

2、HIV初篩實驗室設置HIV初篩實驗室一個，內設冰箱和相應檢測設備、設施，并配有專用洗滌室，洗滌室內安裝應急沖淋裝置。

3、血清免疫學室內置冰箱、生物安全柜、高速離心機等，主要開展與血清免疫學相關的乙肝兩對半、GPT、麻診、風診等的檢測工作。

4、收樣室及樣品倉庫兩室均在中門側，負責整個檢驗中心樣品接收、分配、貯存功能。樣品倉庫設置樣品貨架、普通冰箱、低溫冰箱。

5、培養室內置恒溫培養箱，用于已接種培養基的微生物培養。

6、洗滌消殺室配置恒溫烘箱、高壓蒸汽滅菌器、煤氣爐、通風櫥。由于微生物檢驗廢物處理需加消毒劑、煮沸等，其過程往往放出難聞氣體，此操作則在通風櫥內進行。

7、淋浴間SARS過后給我們的提示:在涉及安全性的微生物實驗（或采樣）工作后，檢驗人員在離開實驗室前進行一次淋浴顯得更為安全。此室僅在有特殊需要時使用。

8、其它還設更衣室、試劑倉庫、配制室、消毒物品貯存室、儀器室等配套功能室。

二、理化實驗室設計

理化實驗室往往有揮發性有毒、刺激性、腐蝕性氣體，涉及消防的潛在危險因素也相對較多，所以具有良好的通風效果、良好的走火通道是理化實驗室的必備條件。實驗室布局方式為一邊功能室（東面），另一邊為走廊通道，南、北、中樓梯均可進出實驗室區，每個功能室有獨立門口，基本分區為檢驗辦公區—較高檔次儀器區—普通儀器區—樣品處理及理化實驗區—倉庫。

1、樣品室理化實驗室僅設置一個小型樣品室，主要是放置被分配到理化科的待測樣品、在檢樣品、已檢樣品。有貨物柜、普通冰箱。

2、純水制備室我們理化科用水主要是純水或超純水，安裝一臺超純水機，有兩門口，分別通樣品消化處理室和理化實驗室。

3、標準物間專門存放標準物質和標準溶液，有兩臺普通冰箱。

4、樣品消化處理室安裝專用通風櫥，有萬福爐、水槽、應急沖淋裝置、洗眼器等。樣品消化處理往往使用強酸等具強腐蝕性試劑，應急沖淋裝置和洗眼器就是在出現有關意外

時使用。

5、理化實驗室理化實驗室面積有96m2，是全樓層最大的功能室，中央有兩張大型實驗臺；外墻傍有邊臺，邊臺下為柜，用于放置需避光試劑、不常用試劑和器械、應急用衛生藥品等。

（1）通風櫥:理化實驗室內安裝4個通風櫥，分別用作水浴槽專用櫥、普通加熱處理或蒸溜用櫥、有機易揮發性液體專用工作用櫥、常用有機易揮發性液體臨時存放用櫥，前二者有專用電源插座、水源、小水槽，后二者除控制排氣電源外，不設其它電源和水源。

（2）萬向排煙罩:中央實驗臺每張安裝兩個萬向排煙罩。

（3）應急沖淋裝置、洗眼器:中央臺水槽分別安裝一個洗眼器，加熱用通風櫥傍安裝一個應急沖淋裝置。

6、試劑倉庫用于貯存試劑、玻璃儀器、普通實驗用具，實行分區、分類存放。易燃、易爆試劑貯存于帶有防爆抽風裝

置的專用試劑柜內，有毒試劑存于有專人保管鎖匙的專柜，其它試劑、儀器、用具進行適當?shù)姆珠T(mén)別類存放。整個試劑倉庫的貨物柜均采用耐酸堿專用理化板材制造，倉庫不裝天花板，南墻面安裝一臺防爆排氣扇。所有的抽風機、照明電路、開關等具防爆功能。

7、較高檔儀器專用室原子吸收分光光度計、氣相色譜儀、離子色譜儀等較高檔儀器有專用室，每張儀器實驗臺均3m×0.8m。原子吸收分光光度計火焰檢測口上方按規定安裝固定的不銹鋼抽風罩，其它必要的則安裝萬向排煙罩，配套安裝抽濕機、空調機。

8、氣體存放及供氣室原子吸收分光光度計、氣相色譜儀等儀器用氣體瓶統一存放于氣瓶貯存室。此室用磚墻間隔分成2部分:可燃?xì)怏w室（乙炔等氣體）、非可燃?xì)怏w室（氮?dú)狻⒀鯕獾龋諝鈮嚎s機）。2個室均有獨立的防爆排氣扇，所有的電氣設備均為防爆的。氣體室與需氣儀器間輔設不銹鋼槽，每種氣體用符合要求的管道供氣。

9、天平室及暗房天平室有4張具防震功能的專用臺，暗房主要為三用紫外線儀營造一個暗室工作環境。

10、普通儀器室用于放置紫外-可見光分光光度計、離子計等分析儀器。
