一、機械性能實驗室設計

任務是檢查金屬材料的抗拉強度、延伸率、硬度等機械性能。主要設備為萬能電子材料試驗機（最大試驗力一般為 300 kN 或 600 kN）、布氏硬度計、洛氏硬度計等。由于萬能電子材料試驗機設備外形尺寸較大，且需要做單獨的基礎，對地坪的負荷要求也較一般的辦公室及實驗室要大，因此機械性能室必須布置在車間或辦公樓的一層，房間凈高要求在 3.9 m 以上。

二、金相實驗室設計

任務是對進廠原材料或鑄件進行金相檢驗的抽檢。包括金相顯微鏡室、制樣間。金相顯微鏡室主要設備為滿足實驗需要的各種型號、級別的金相顯微鏡；制樣間的設備為試樣預磨機、試樣拋光機、砂輪機、鉆床等。制樣間一般布置在與金相顯微鏡室、機械性能室等臨近的房間，方便制樣后就近檢驗。顯微鏡室應遠離振動源及磁場干擾源布置。

三、化學分析實驗室設計

任務是對原材料、輔助材料等進行各類元素的定性、定量分析。包括化學分析室、天平比色室、高溫室等。主要設備為碳硫分析儀、真空直讀光譜儀、電子分析天平、電光分析天平、分光光度計、箱式電阻爐、馬弗爐、蒸餾水器等。化學分析室內應布置一臺或兩臺通風柜，用于一些會產生的有害氣體的實驗。碳硫分析儀和真空直讀光譜儀若設單獨的房間時，一般也隔有單獨的準備間，氣瓶存放間等，且譜儀間不宜設水盆。天平比色室應遠離振動源。

四、無損探傷實驗室設計

主要設備為超聲波探傷儀、熒光探傷機、X 射線探傷機等。無損探傷室一般布置在一層，且離進出樓梯口比較近的地方，方便鑄件的搬運。

五、爐前快速分析室和型砂實驗室

爐前快速分析室和型砂實驗室是針對鑄造車間所特有的實驗室。爐前快速分析室的任務是對熔化工部爐前鐵液成分以及鑄件本體進行化驗。主要設備為直讀光譜儀，碳、硫分析儀，高頻爐加熱方式，制樣設備等。且需要布置在離熔煉爐近的地方，方便快速取樣送樣。

型砂實驗室的任務是對型砂及芯砂的性能進行檢驗。且需要布置在離砂處理系統近的地方，方便快速取樣送樣。

六、其他實驗室設計

除了以上常規的專業實驗室外，根據項目或廠里的特殊需要，還可以布置一些疲勞實驗室、油品實驗室、VOC 室、鹽霧實驗室等，以滿足實驗要求。

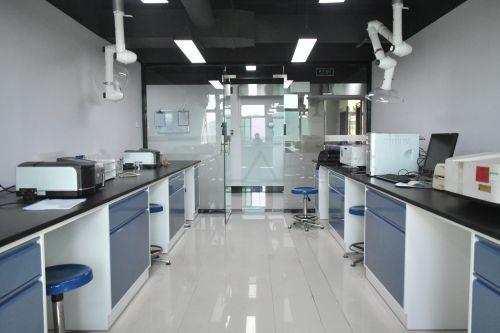

七、SICOLAB實驗室裝修設計細節

(1）各實驗室一般均采用環氧地坪，做吊頂。鹽霧室墻面及頂棚做防腐處理，其余各室墻面均刷淺色涂料。實驗臺除了制樣間的砂輪機、切割機、鉆床等用水磨石工作臺外，其余一般均采用成品的工作臺。

(2）機械性能室、制樣間、化學分析室需要設計獨立的洗手池，化學分析室還需要一個三龍頭化驗池。制樣間排水采用耐腐蝕專用管道。

(3）碳硫儀需要用到氧氣 ( 純度﹥ 99.5%)，光譜儀要用到氬氣 ( 純度﹥ 99.6%)，用量一般都不大，通常都采用氣瓶供應。

(4）所有房間均要求全室通風，一般采用軸流風機機械排風；碳硫儀、光譜儀、色譜儀上方可設局部排風罩，除制樣間外其余房間應設有空調。

(5）各室均有 220V\380V 電源兩孔、三孔插座。除機械性能室各設備采用墻上電插座就近供電外，其余由定做的實驗臺配電插座，墻上需有向實驗臺接電的插座；每個房間有一個總的動力用電空氣開關；光譜儀、碳硫儀、材料試驗機均設專用地線。
